SIGMANEST(シグマネスト)

SIGMANEST(シグマネスト)

シグマネストは、高い機能性から世界中で使用されているCAD/CAMシステムです。 簡単な使用方法や費用の節約、スケジュールの管理などを実現、これまで以上の生産時間の短縮や、品質・コストの最適化が期待できます。また、データベース機能の充実やシームレスな環境など、他のシステムにはない特徴があります。

統合化システム設計

シグマネストには、オープンなデータベース機能を搭載しており、効率良く他システムと統合することが可能です。 この統合化システム設計は、受注データを有効利用することはもちろん、外部との連携や、最適なCAD/CAMデータの管理を可能にするマルチディレクトリーなども可能にしました。 これまで以上に有効的なCAD/CAMとの連携、OAデータの活用が期待できるシステムです。

部品データの有効利用

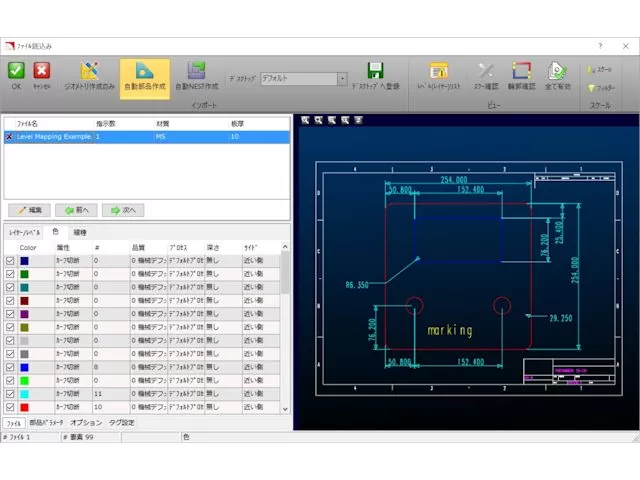

シグマネストは、一般的なCADデータ変換だけでなく、NCデータからCADデータへの変換も可能です。 また、他のシステムで作成されたデータを活用することもできます。 以下が部品データの有効利用に関する特徴です。
● 標準的なCADCAMデータは、直接読み込みが可能(DXF・IGES・HPGL・CDL)
※その他のデータについてはオプションで変換ソフトを準備しております。
● NCデータからCADデータとしての再利用が可能
● 部品に作業指示番号を割り当て、作業指示単位にて部品を呼び出すことが可能
● BOM(アッセンブリ、機種)単位にて部品を呼び出すことが可能

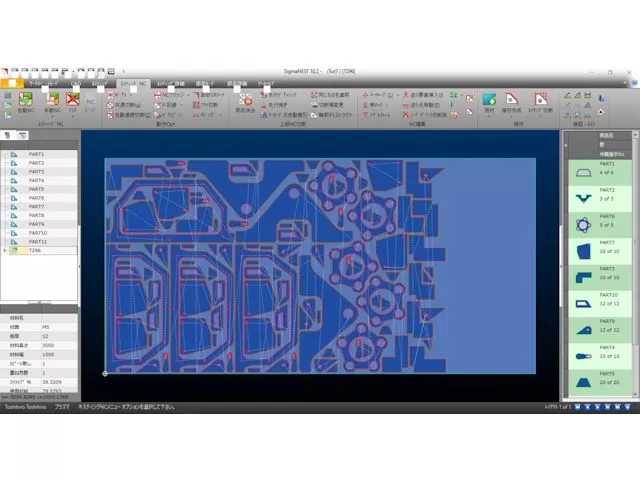

自動NCプログラム作成

シグマネストの大きな特徴として、NCプログラムを自動的に作成する点が挙げられます。 機械の仕様に合ったNCプログラムを作成するため、POST計算用の設定ファイルを複数持つように設計されています。 以下が主な自動NCプログラム作成機能、特徴です。

● 先行ピアシング・切り込み・脱出の設定
● パウダーマーキング・プラズマ・レーザーマーキング対応
● 自動共通切断・自動ブリッジ切断、自動ミクロジョイント・自動連続切断対応
● コーナーループ設定

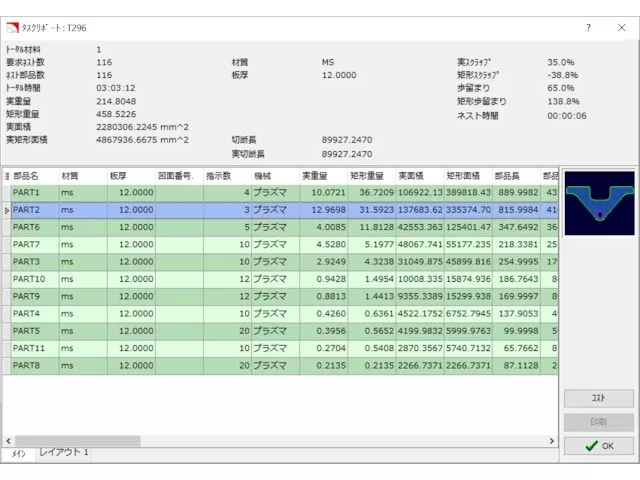

● 部品名表示機能(リポート)
● 機種別条件設定機能
● 複数トーチ対応ネスティングおよびNCデータ作成
● Ramping(コーナーや入脱出時に自動的に加減速します)
● 自動カーフ処理(NC生成時、自動的にカーフ分大きくしデータ作成します)
● 端材切断機能
● スクラップ切断機能

主なCAD&ネスティング機能

● 自動寸法機能

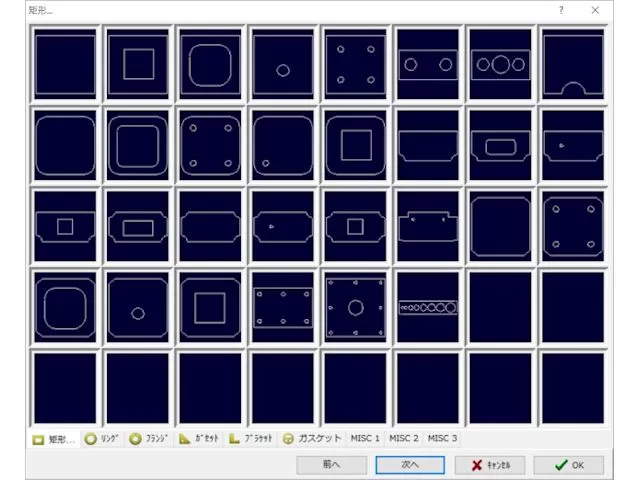

● マクロパターン機能
● 各種インポート&エクスポート機能
● 部品アッセンブリー機能(BOM)および材料、コスト計算機能
● 作業指示機能(更新処理等も可)
● 各種データベース機能
● 部品GRPネスティング機能(プリネスト)
● 小円処理、センターPIAS機能

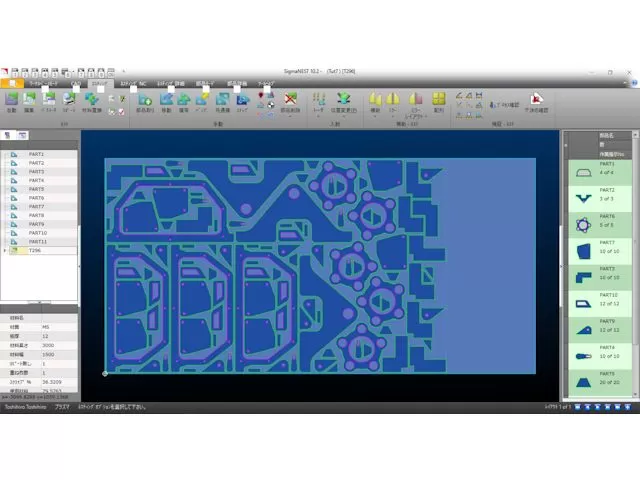

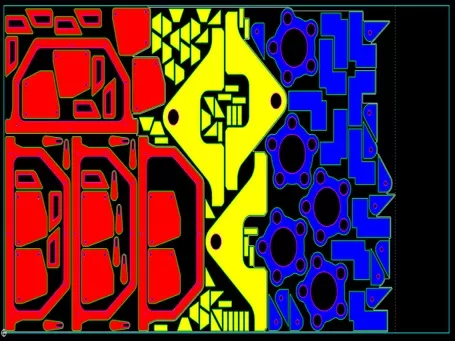

● 実図形による非常に高いレベルの自動ネスティング機能を提供
● 端材を母材とした、自動ネスティングが可能(端材は自由に登録可能)
● 複数トーチ対応のネスティングが可能(Max本数を設定するだけです)
● 手動ネスティング&シーケンス機能(結果修正用)
● 豊富なシーケンス機能およびポストプロセッサー
● ユーザー入射機能
● 部品干渉チェック機能

ハードウェア仕様

シグマネストを搭載可能なハードウェア仕様は以下の通りです。
● PC-IBM互換機ペンティアム200Mhz以上
● フリーディスクスペース100MB以上
● メモリー64MB以上

OSは、Windows7・8・10に対応しています。

写真ギャラリー
