SigmaNEST SNコンパニオンは強力な対話型ベースの初心者用CAMシステムです
弊社ポータブルCNC切断機NcPortaのみ使用可能なプラズマ・ガス切断機用システムです。
SigmaNEST SNコンパニオンは切断機用のCAD/CAMシステムとして最もユーザーフレンドリーなプログラミング設計されていて、基本的なSigmaNEST機能(例えばDXF読込、実形状のネスティング、自動経路生成とNCコード生成を有します。
オペレーターは、トレーニングを必要としないで速く、そして効率的に高級な加工機用データを対話型で行うことが出来ます。

● 実形状自動ネスティング機能
● 自動シーケンス機能
● ポスト切り替え
● レポート、帳票印刷
● CAD機能は含みません

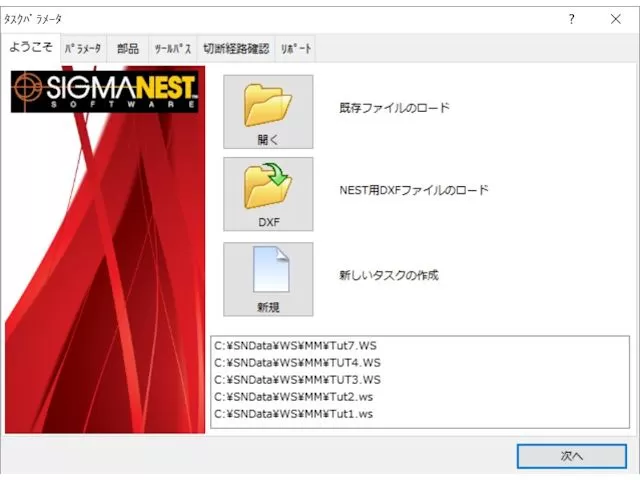

簡単対話型オペレーション

各々の画面の「次へ」ボタンを選ぶことによって、簡単に次のプロセスに移行できます。
いつでも、セッティングや編集の為に戻ることができます。

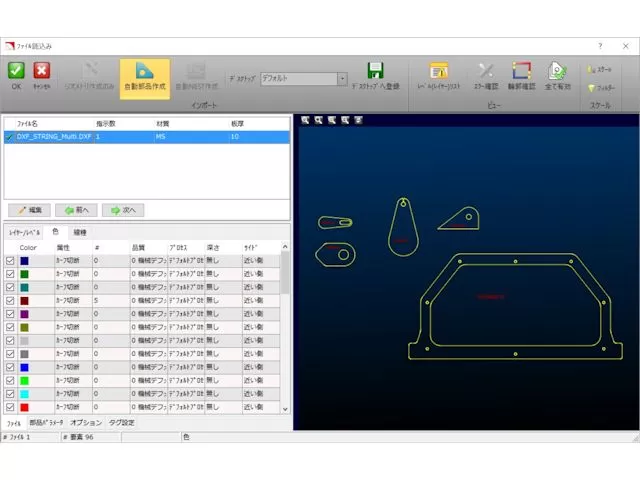

1.部品設定
SNコンパニオンは、DXFファイルをロードするか、豊富なライブラリーから定型パターンで部品を読み込むことが出来ます。
部品リストが作成された後でも、部品は追加したり削除したり出来ます。

2.タスクパラメータ
諸条件を詳細にカスタマイズすることができます。
● 材質
● 母材 板厚、サイズ
● 部品間隔
● 母材残り代
● 加工機タイプ

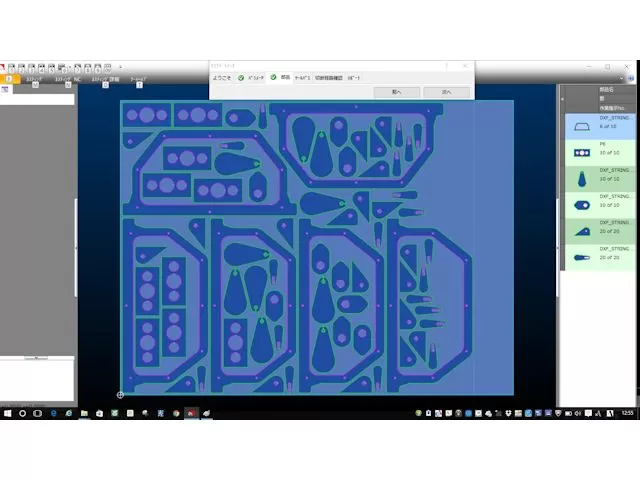

3.実形状自動ネスティング
部品の自動ネスティングは、ワンクリックで早く、実形状で最も効率的な板取りを提供します。

4.切断経路自動生成
いろいろなフィールド(以下を含む)に選択を入れることによって、ユーザーは簡単に切断経路をカスタマイズすることができます。
● ブロックサイズ
● 切断順序 (平行/ジグザグ)
● 切断方向
● カーフ制御(マシン/コンピューター)
● カーフ量

5.NCシュミレーション
SNコンパニオンはタスク毎に入射脱出点を含む切断経路の正確なシュミレーションを提供しますので、プログラムに間違いがないかどうか判断する事ができます。

6.NCコード生成
SNコンパニオンは一般的に使用されているGコードとMコード(EIAフォーマット)で形成されるNCデータを瞬時に生成します。

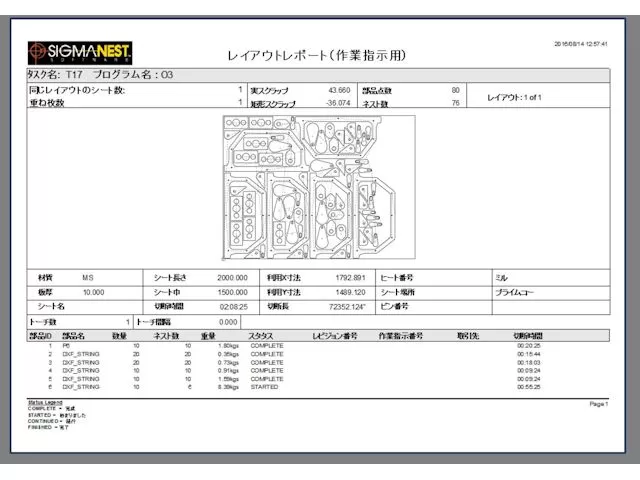

7.作業レポート
NCデータ生成後、SNコンパニオンはサマリー・スティングレイアウト図等の詳細なレポートを提供します。切断経路、シートレイアウトや他の仕様を簡単にチェックする事ができます。

ハードウェア仕様

シグマネストを搭載可能なハードウェア仕様は以下の通りです。
● PC-IBM互換機ペンティアム200Mhz以上
● フリーディスクスペース100MB以上
● メモリー64MB以上
OSは、Windows7・8・10に対応しています。
