AHA社ハンドベベラー 開先機

AHA社ハンドベベラー 開先機

韓国AHA社製高品質ハンドベベラー
高精度開先加工技術による加工品質の向上、作業の効率化に貢献!

パイプアタッチメント、自動走行ユニット、他便利なオプションが充実

● 最大15Cの面取り加工がワンパスで可能

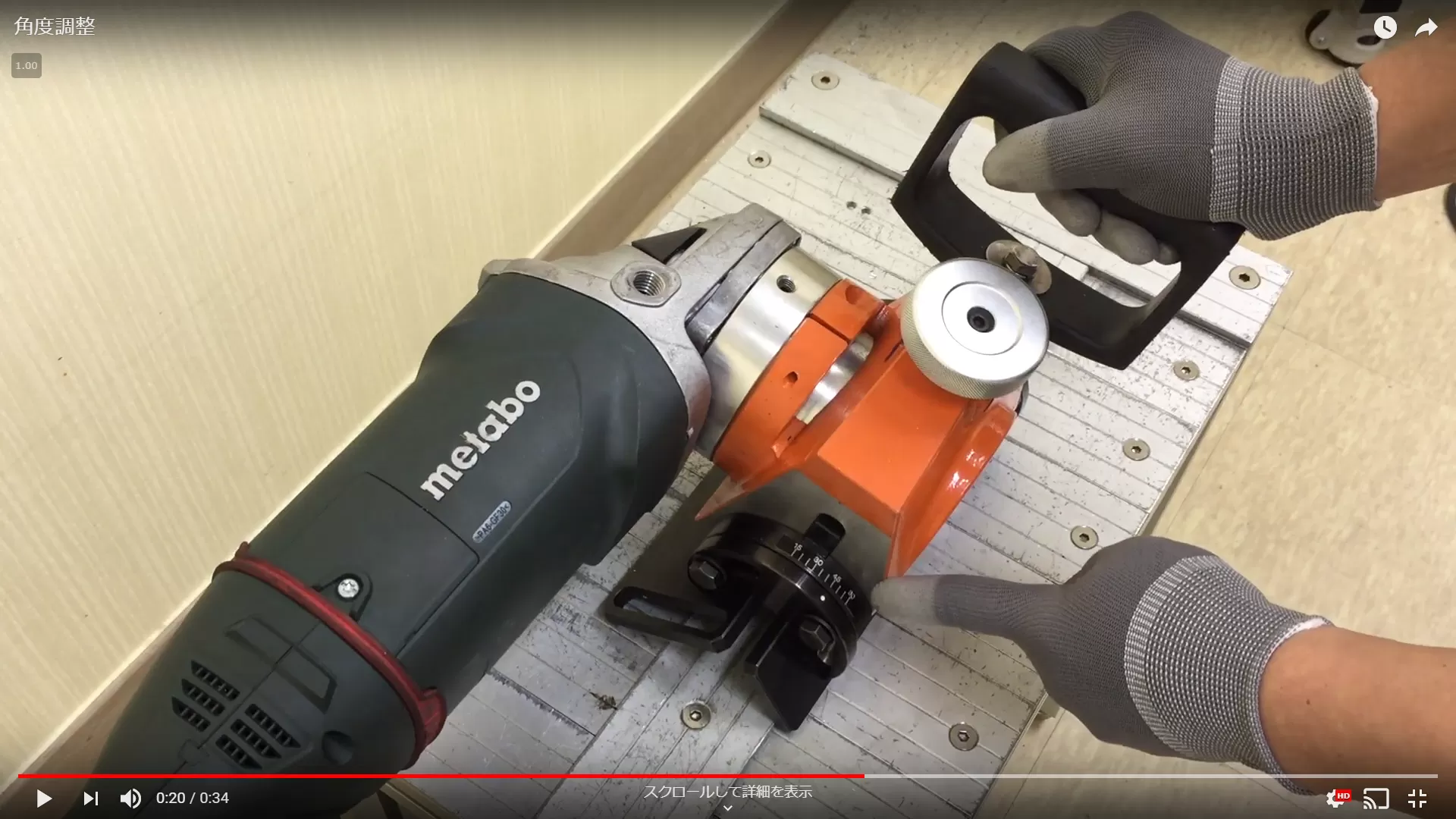

● 開先角度の調節が可能(手動+ローラークランプ:0~60°、パイプ:0~45°)

● 開先深さも調節可能

● オプションのローラークランプ装着で板の裏開先が出来ます。

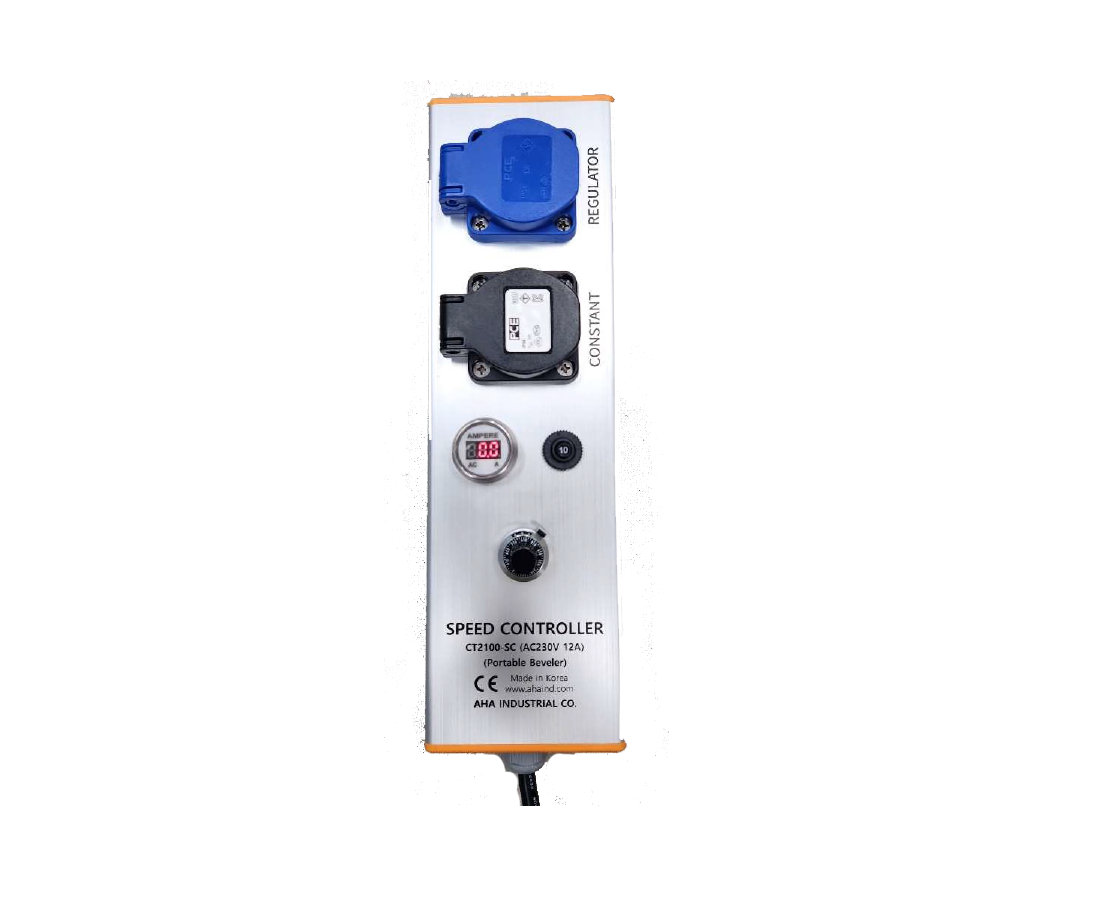

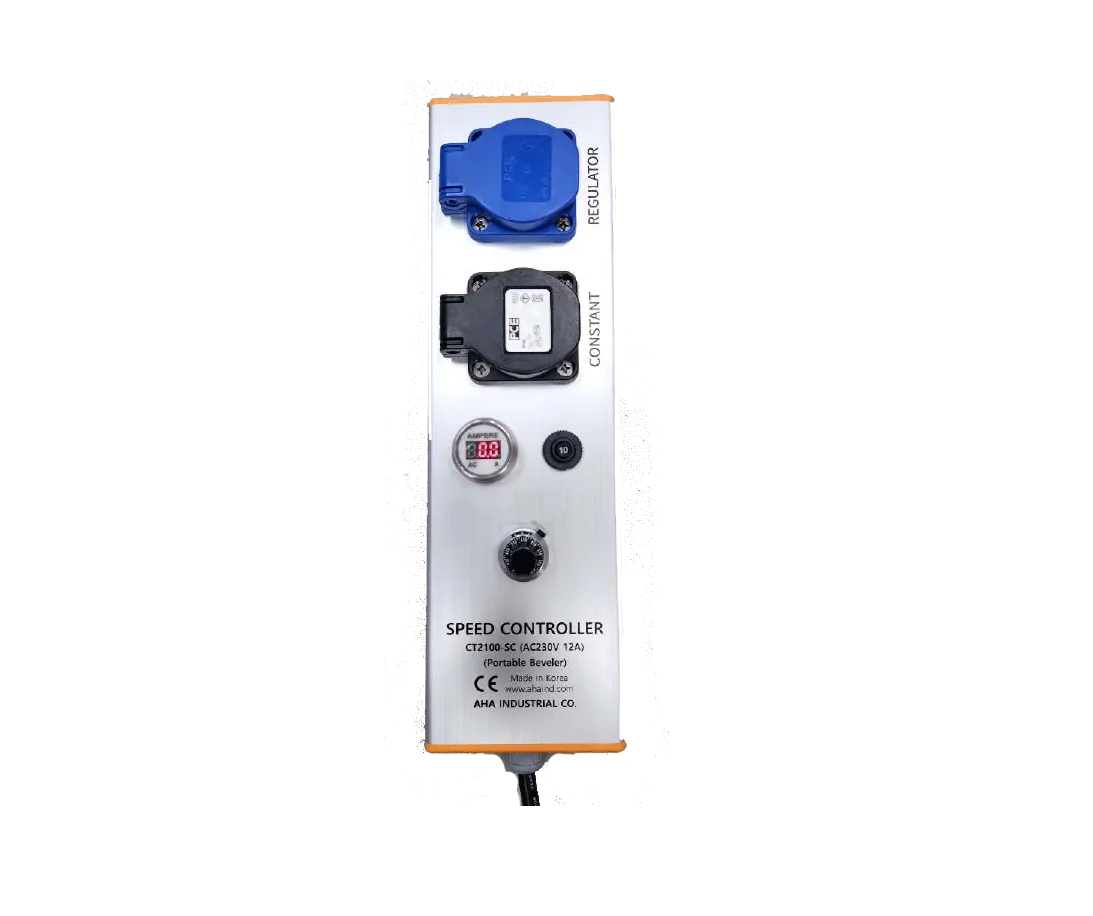

● 速度コントローラー内蔵

注意> R面取り並びに曲線の板及び中穴の面取りは出来ません

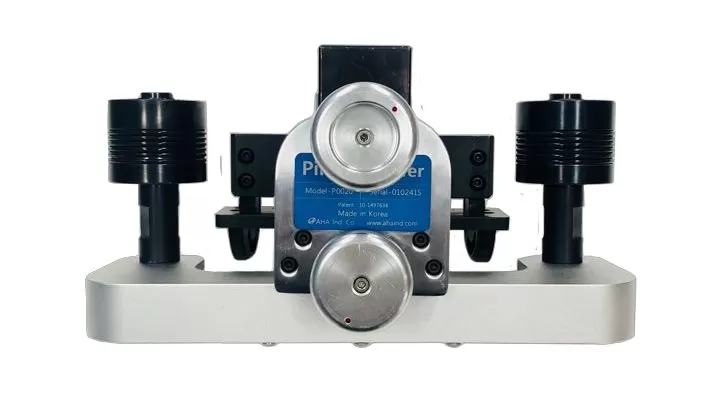

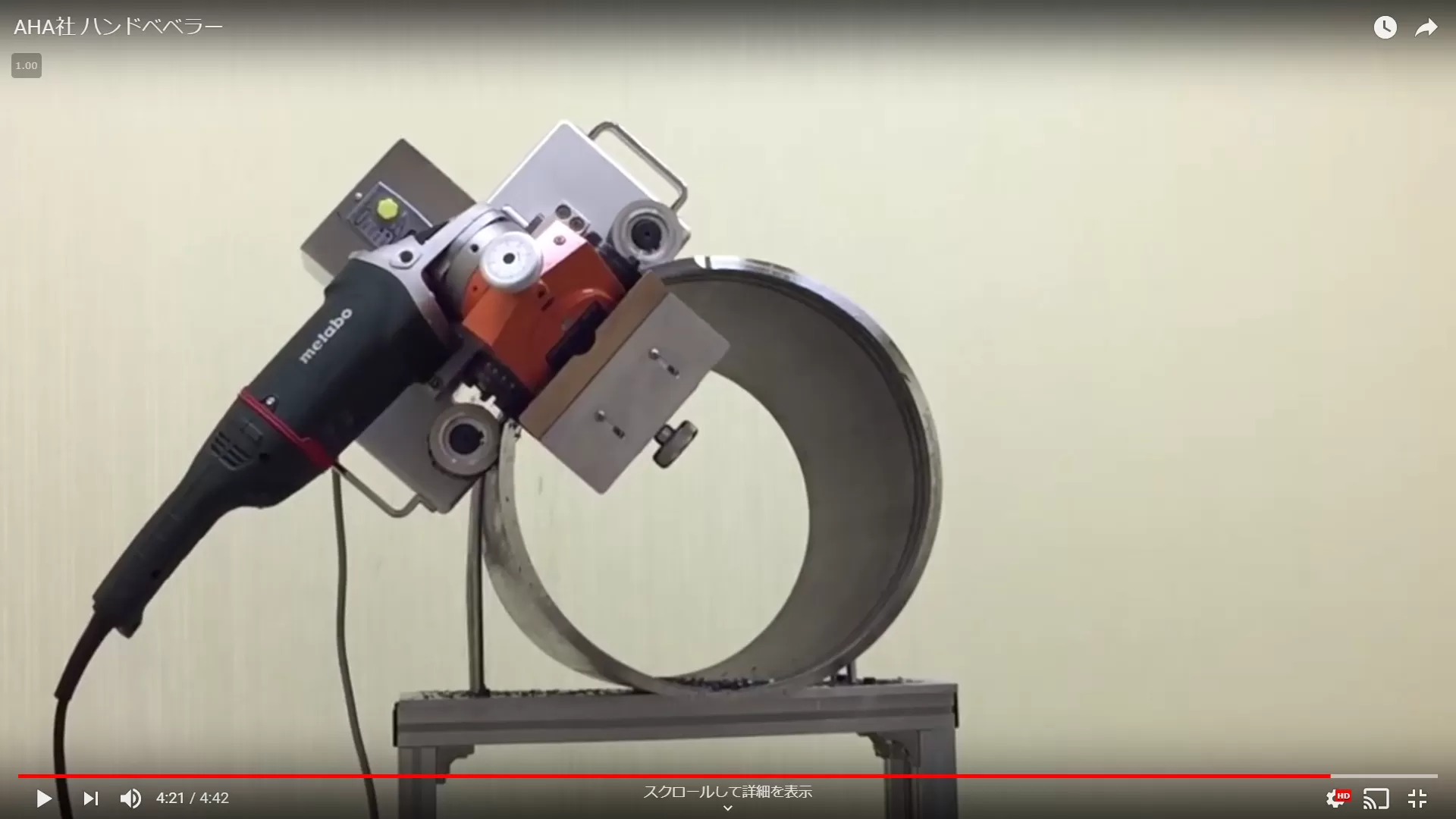

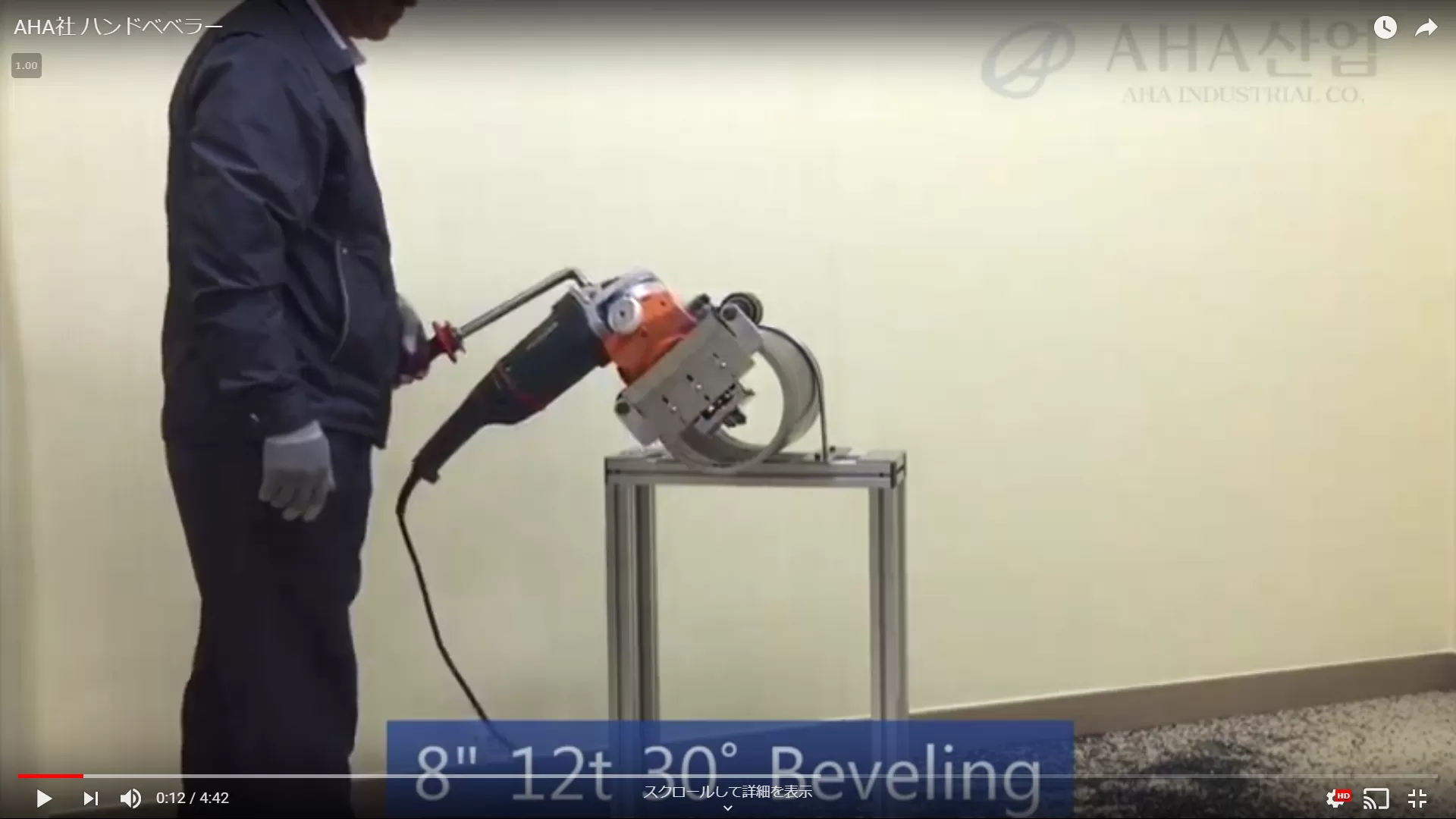

MP0020-26 手動パイプ開先セット(6~26インチ)

●パイプ径:6~26インチ(約152~660mm)
●パイプ肉厚:20mm以下
●必要パイプ長:140mm以上
●最大C面取り長さ:21mm
●45°最大C面取り:15C
●開先角度:0~45°
●ベベラーモーター:単相 230V 50/60Hz 2200W
●回転速度:1800~5850rpm
●重量:8.4+9.7kg
●刃数:12枚

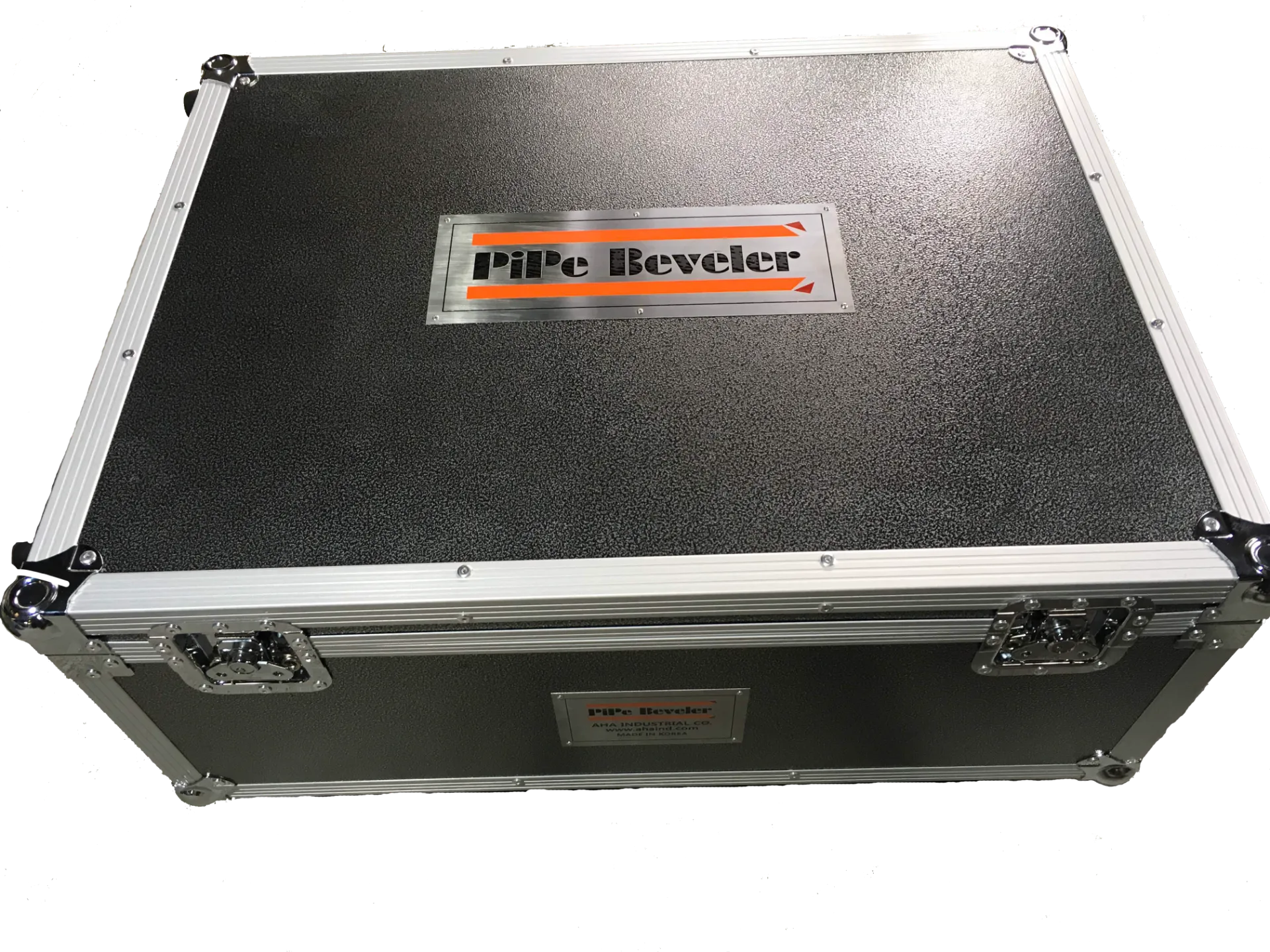

セット構成

AP1020-00 自動/手動パイプ&板 開先セット(パイプ:32インチ以上)(板:5~40t)

●パイプ径:32インチ以上(約812mm以上)
●パイプ肉厚:5~40mm
●必要パイプ長:400mm以上
●板厚:5~40t
●最大C面取り長さ:21mm
●45°最大C面取り:15C
●開先角度:0~45°
●ベベラーモーター:単相 230V 50/60Hz 2200W
●回転速度:1800~5850rpm
●重量:13.5+17.7+9.7kg
●刃数:12枚

セット構成

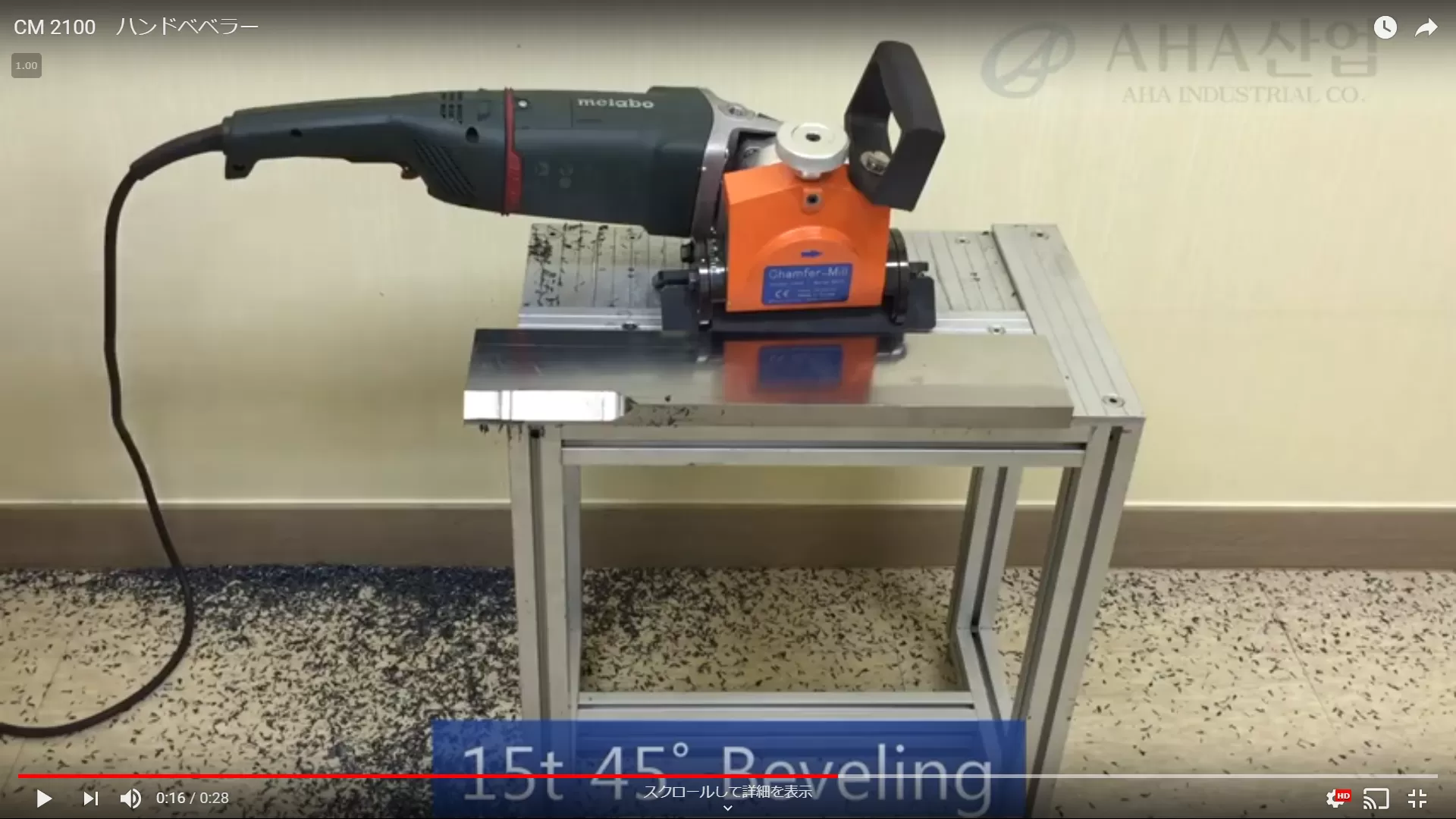

CP2100-00 ハンドベベラー本体

●最大C面取り長さ:21mm
●45°最大C面取り:15C
●開先角度:0~60°
●モーター:単相 230V 50/60Hz 2200W
●回転速度:1800~5850rpm
●重量:11.5kg
●刃数:12枚
●速度コントローラー内蔵

ハンドベベラー消耗部品

ハンドベベラー消耗部品

インサートチップ

4面使用可能
京セラ製

ハンドベベラー消耗部品

インサートセットボルト

インサートチップを固定するボルト

ハンドベベラー消耗部品

カッターウェッジ

インサートチップを固定する部品

ハンドベベラー消耗部品

カッターアッセンブリー

上記インサートチップを取り付けるユニット

上記インサートセットボルトとカッターウェッジ附属

オプション

オプション

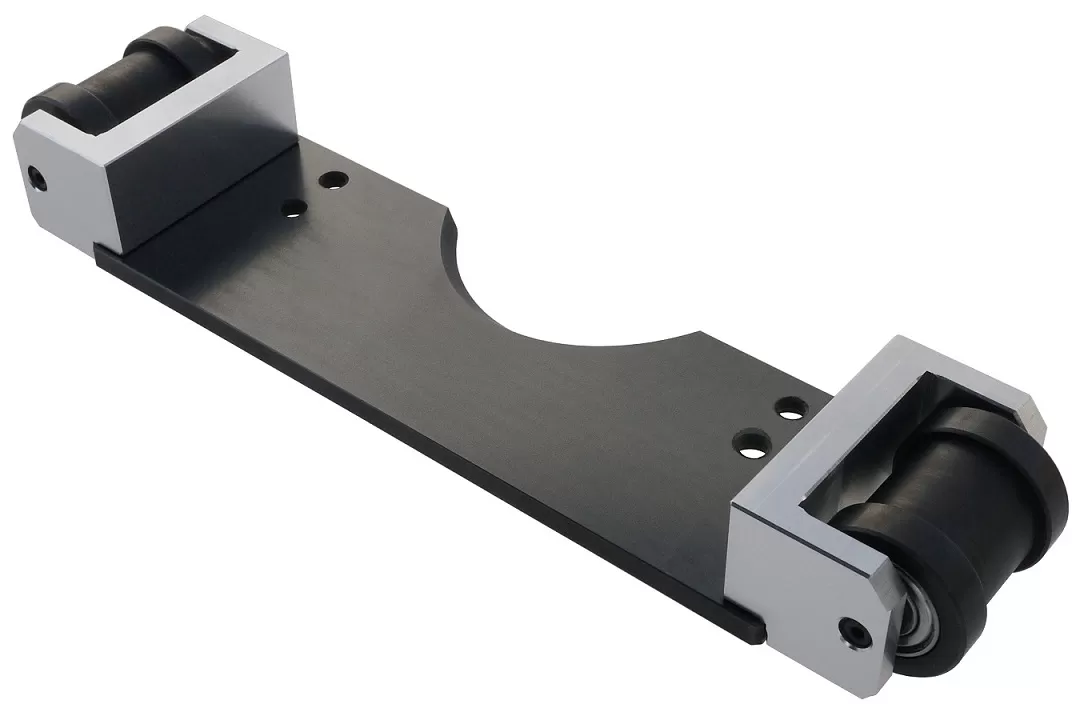

ローラーガイド

手動でのパイプ開先時に使用

オプション

ローラープレート

板開先時に使用

オプション

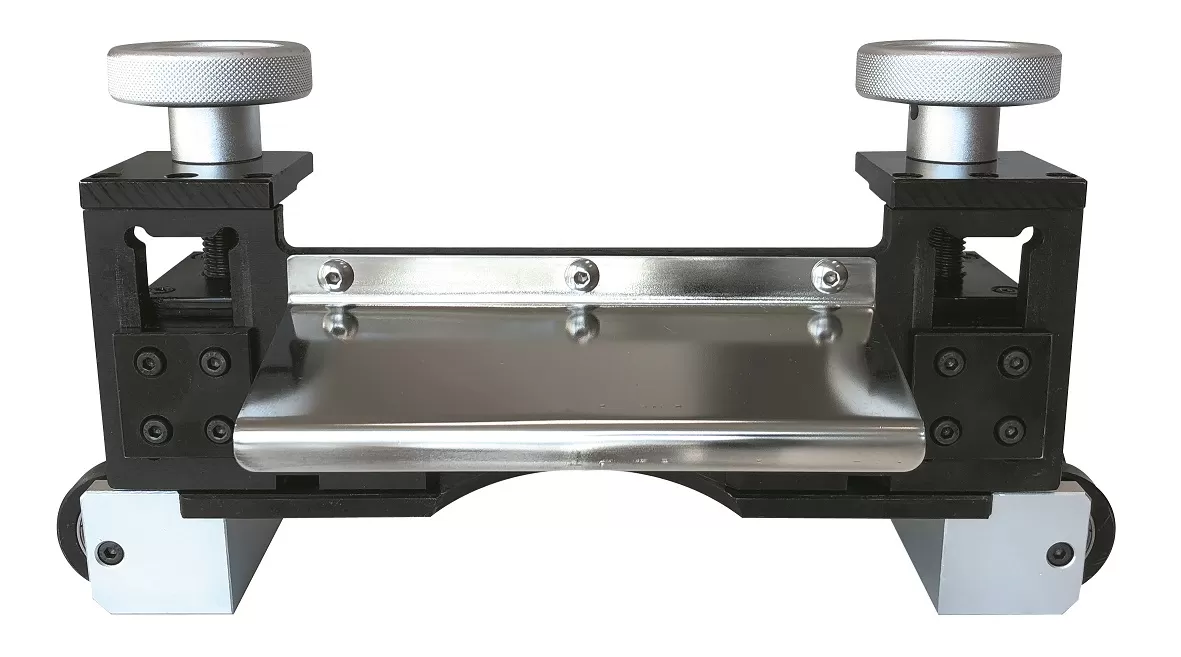

ローラークランプ

板開先時に使用

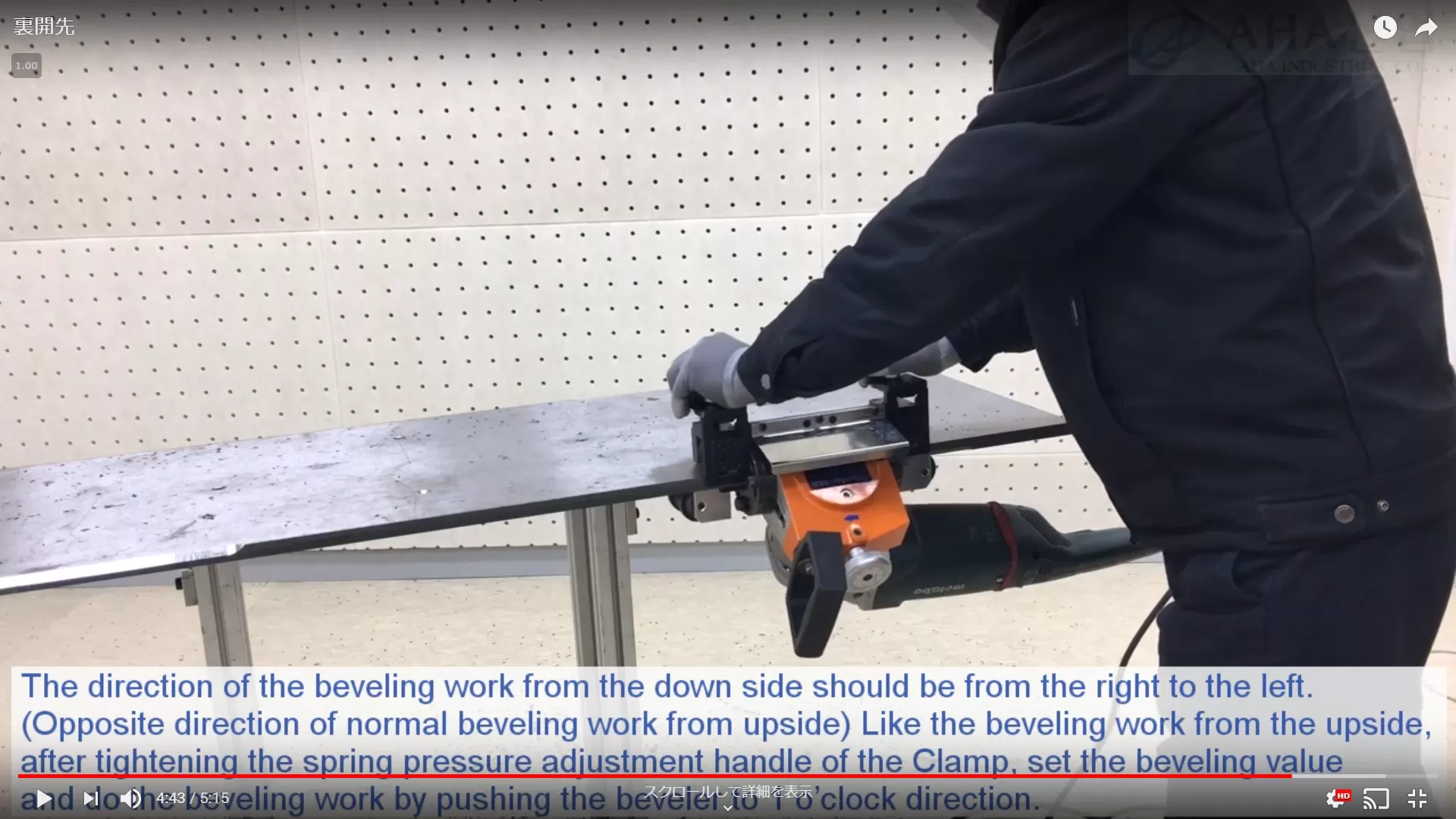

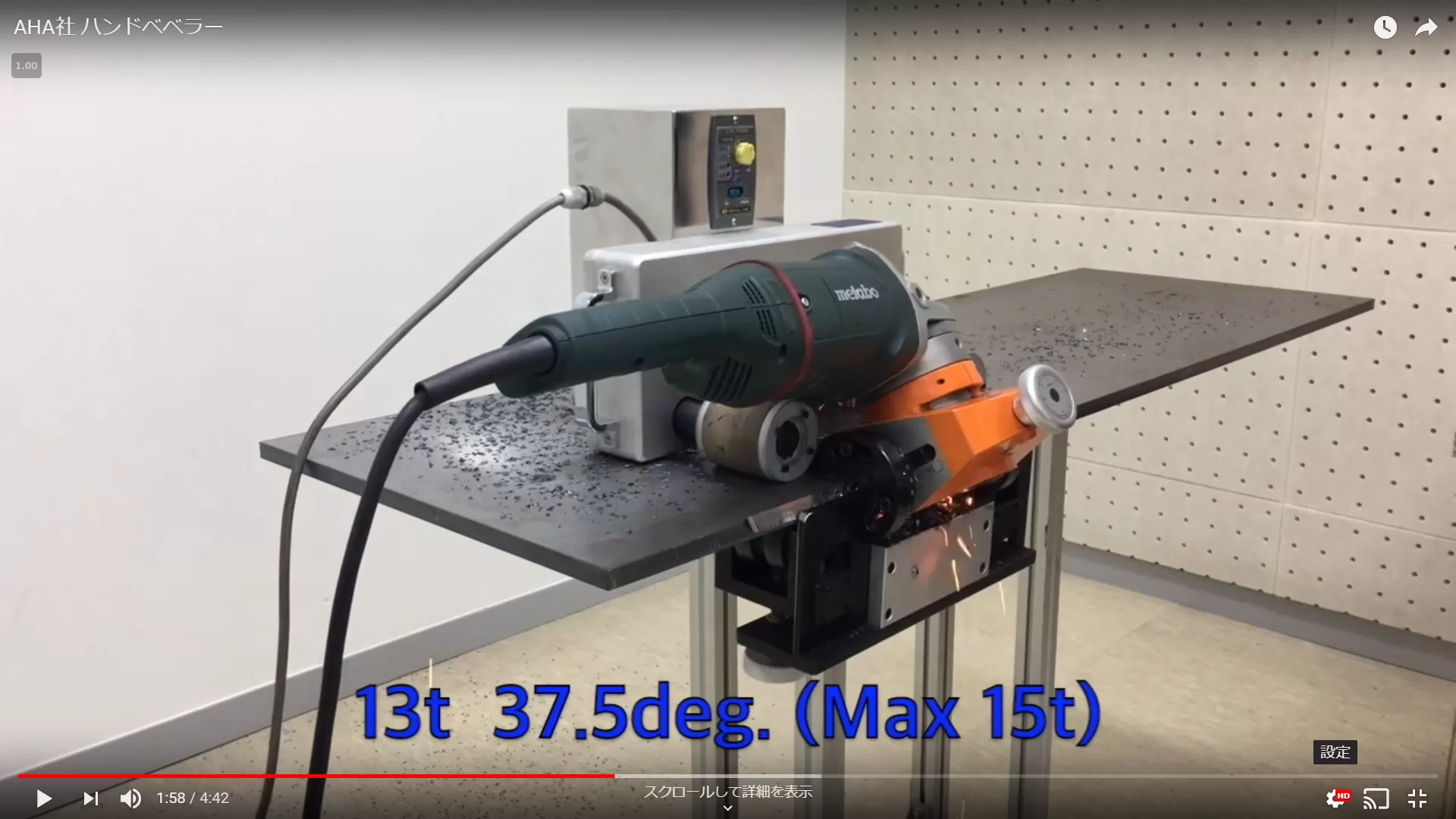

このユニットで板の45度以下の開先が安定します。このユニットで板の裏開先が可能になります。

写真
